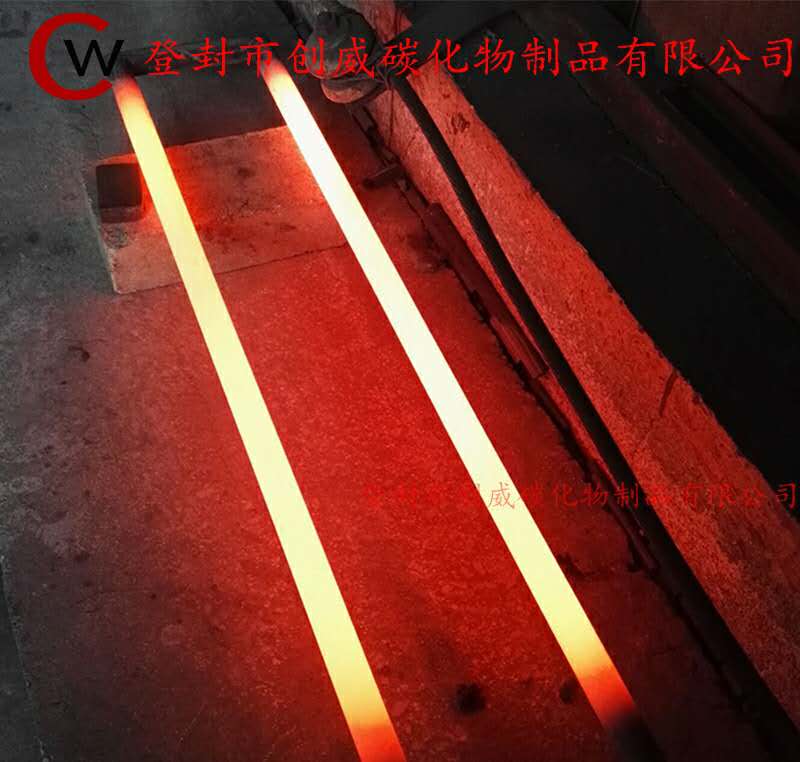

碳化硅电热元件也叫硅碳棒,它是一种非线性电阻发热体,常温下电阻体离散较大,通电加热时从室温至850度左右电阻值逐渐下降,800℃-900℃之间电阻值缓慢上升,在1100度电阻值基本稳定,此时测定的电阻比较标准,便于安装时搭配合理,这个温度是硅碳棒理想的工作温度,使用2000小时就是在这个温度测定的。碳化硅电热元件具有化学稳定性,它在干燥,洁净的空气中连续使用（1100℃）寿命可达2000小时以上。在氢气炉,氮气炉或有水蒸气的炉内使用时会与氧气,氮气和水蒸气发生反应,为合理使用硅碳棒应避免与有害气体接触。氢气能使碳化硅的结构破坏,使元件机械强度降低。氮气在1200度以下能防止碳化硅的氧化,但是温度超过1200度以上时会与元件发生反应,导致碳化硅的分解。lv气在1000度便与碳化硅发生反应,升温到1200度以上则会完全分解碳化硅。硅碳棒采用绿色高纯度碳化硅为主要原料,经过加工制坯,高温硅化再结晶而成,是一种棒状非金属高温电加热元件,国内的硅碳棒企业采用的都是大同小异的配方与制作工艺,使用温度一直不能突破1520度。该元件与传统电热丝等金属元件相比,具有使用温度高,抗氧化,耐腐蚀,寿命长,变形小,型号多,易安装,维修简单等特点。
炉子在长期运行过程中，个别硅碳棒由于某种原因而损坏需要更换时，要根据当时硅碳棒阻值增长情况，选补阻值适宜的硅碳棒，不可任意取新硅碳棒更换。若硅碳棒损坏较多或阻值增长过大，无法达到所需炉温时最好全部更换成新硅碳棒。换下来的硅碳棒重新（用压表，电流表）测标其电阻值，配阻用在低温区。
